Преобразователь температуры ТДМВ-102

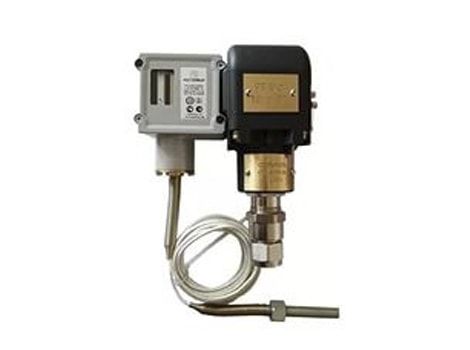

Датчик-реле температуры манометрический взрывозащищенный ТДМВ - предназначен для контроля и регулирования температуры газообразных и жидких сред в стационарных холодильных установках и других системах угольных шахт, во взрывоопасных зонах помещений и наружных установок согласно Ex-маркировке.
Контролируемая среда – пресная вода, воздух, хладоны, масла, дизельное топливо и другие жидкости и газы, с вязкостью не более 0,8 Па۰с. Для приборов с кожухом термопатрона контролируемые среды не должны быть агрессивны к стали, для приборов без кожуха термопатрона– к стали, меди, медным сплавам.
Прибор имеет Ex-маркировки по взрывозащите «РВ Ex d I Mb X», «1Ex d IIB T4 Gb X» для рудничного взрывобезопасного электрооборудования группы I с видом взрывозащиты «взрывонепроницаемые оболочки ―d» и уровнем взрывозащиты Mb («взрывобезопасный»), предназначенного для применения в подземных выработках шахт, рудников и их наземных строениях.
Прибор соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2011. Знак «Х», отдельно стоящий после каждой Ex-маркировки по 5 взрывозащите, означает, что при эксплуатации прибора необходимо соблюдать следующие «специальные условия применения».
Датчик-реле давления ТДМВ-102 является полным аналогом (заменой) реле давления Т21ВМ.
СФЕРА ПРИМЕНЕНИЯ
Основное применение датчика ТДМВ-102 в составе электрооборудования во взрывоопасных газовых средах, а также в подземных выработках рудников и угольных шахт и их наземных строениях.
Прибор может быть также предназначен для сигнализаторной установки и работы в условиях, в которых при нормальных условиях эксплуатации отсутствует обдув оболочки пылевоздушными стоками, исключено заряжение оболочки электростатическим электричеством путем трения, электростатической индукции или соприкосновения с заряженными телами.

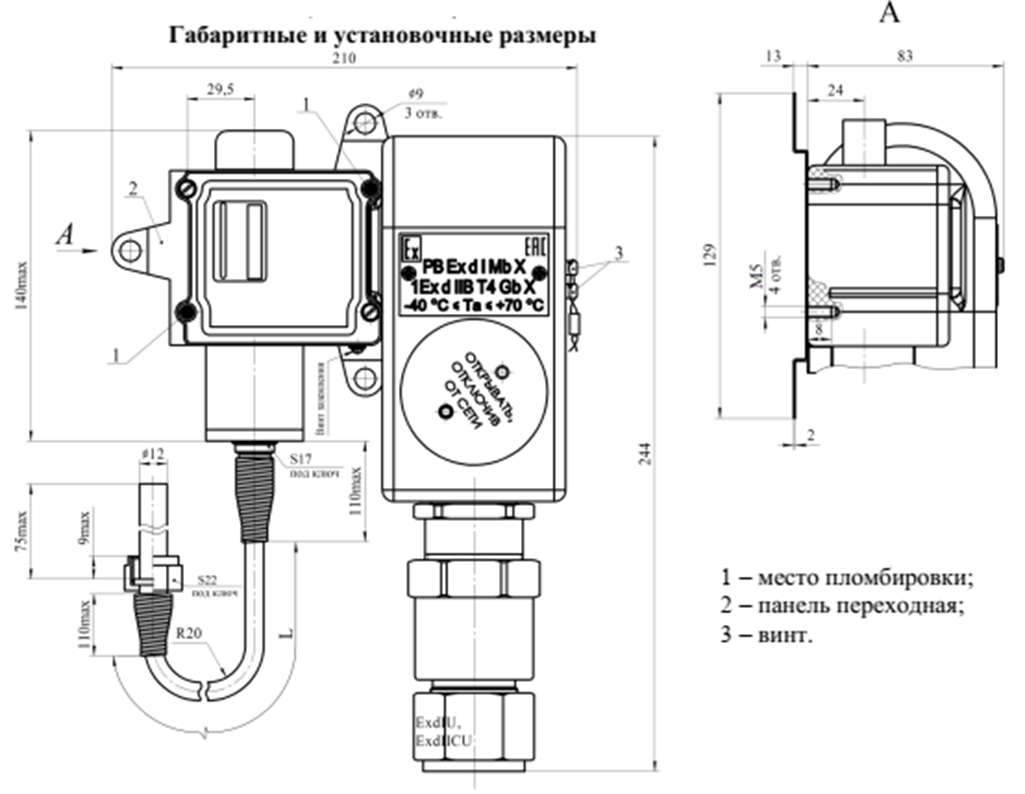

Взрывонепроницаемая оболочка приборов (рисунок 1) имеет высокую степень опасности механических повреждений в соответствии с требованиями ГОСТ 31610.0-2014 для электрооборудования группы I.

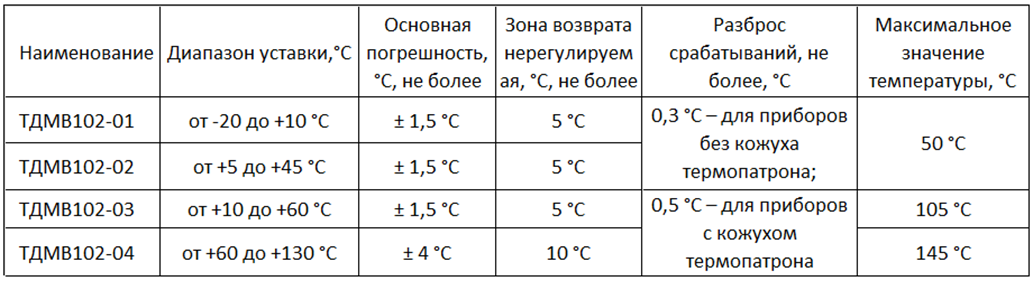

Степень защиты IP67
Вид климатического исполнения Т5 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 40 до плюс 70 °С. Прибор работоспособен в атмосфере типов I – III при содержании в атмосфере коррозионно-активных агентов по ГОСТ 15150-69.
Прибор устойчив при относительной влажности до 95 % к воздействию температуры окружающего воздуха от минус 40 до плюс 70°С.
Уплотнение термопатрона со штуцером обеспечивает герметичность соединения при давлении контролируемой среды до 2,5 МПа, а кожух термопатрона выдерживает наружное давление до 3,2 МПа.
Постоянная времени приборов ТДМВ-102 не превышает:
- 60 с без защитного кожуха и 100 с – с защитным кожухом термопатрона для воды (диапазон температур от плюс 10 до плюс 60 °С);
- 120 с без защитного кожуха и 200 с - с защитным кожухом термопатрона для масла (диапазон температур от плюс 70 до плюс 130 °С).
Прибор работоспособен при атмосферном давлении в диапазоне от 0,084 до 0,12 МПа (от 630 до 900 мм рт.ст.).
Коммутационная износостойкость контактов (число коммутируемых циклов) 250000 циклов срабатываний.
